皮带输送机

皮带输送机

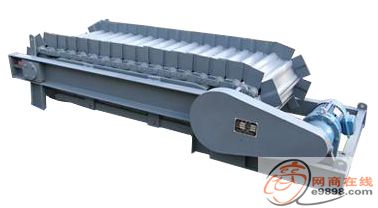

皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业 线需要 ,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。



  常用的胶带输送机可分为:普通帆布芯胶带输送机、钢绳芯高强度胶带输机、全防爆下运胶带输送机、难燃型胶带输送机、双速双运胶带输送机、可逆移动式胶带输送机、耐寒胶带输送机等等。



  皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。



  皮带式输送机主要技术参数



  胶带宽度(mm) 输送长度(m)功率(kw) 输送速度(m/s)



  输送量(t/h)



  500



  ≤123 20-304-5.5 20-305.5-7.5 1.3-1.6



  78-191



  650



  ≤124 12-205.5 20-307.5-11 1.3-1.6



  131-323



  800



  ≤64 6-155.5 15-307.5-15 1.3-1.6



  278-546



  1000



  ≤105.5 10-207.5-11 20-4011-12 1.3-2.0



  435-853



  1200



  ≤107.5 10-2011 20-4015-30 1.3-2.0



  655-1284



  皮带输送机皮带常见故障的处理



  一、皮带输送机运行时皮带跑偏是最常见的故障。



  为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。跑偏的原因有多种,需根据不同的原因区别处理。



  1 .调整承载托辊组 皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏;在制造时托辊组的两侧安装孔都加工成长孔,以便进行调整。具体调整方法(见图1),具体方法是皮带偏向哪一侧,托辊组的哪一侧朝皮带前进方向前移,或另外一侧后移。如图1所示皮带向上方向跑偏则托辊组的下位处应当向左移动,托辊组的上位处向右移动。



  2.安装调心托辊组 调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理,原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机最好不采用此方法,因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。



  3. 调整驱动滚筒与改向滚筒位置 驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒,所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线,若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏,则右侧的轴承座应当向前移动,皮带向滚筒的左侧跑偏,则左侧的轴承座应当向前移动,相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。调整方法(见图2)。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前最好准确安装其位置.



  4. 张紧处的调整 皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线,即保证其轴中心线水平。使用螺旋张紧或液压油缸张紧时,张紧滚筒的两个轴承座应当同时平移,以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。



  5. 转载点处落料位置对皮带跑偏的影响 转载点处物料的落料位置对皮带的跑偏有非常大的影响,尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低,物料的水平速度分量越大,对下层皮带的侧向冲击也越大,同时物料也很难居中。使在皮带横断面上的物料偏斜,最终导致皮带跑偏。如果物料偏到右侧,则皮带向左侧跑偏,反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料,改变物料的下落方向和位置。



  6 .双向运行皮带输送机跑偏的调整 双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多,在具体调整时应先调整某一个方向,然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系,逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上,其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀,在采用导链牵引时两侧的受力尽可能地相等。



  二、皮带输送机撒料的处理



  皮带输送机的撒料是一个共性的问题,原因也是多方面的。但重点还是要加强日常的维护与保养。



  1. 转载点处的撒料 转载点处撒料主要是在落料斗,导料槽等处。如皮带输送机严重过载,皮带输送机的导料槽挡料橡胶裙板损坏,导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上,加强维护保养上得到解决。



  2. 凹段皮带悬空时的撒料 凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空,此时皮带成槽情况发生变化,因为皮带已经离开了槽形托辊组,一般槽角变小,使部分物料撒出来。因此,在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间,当皮带宽度选用余度较小时就比较容易撒料。



  3. 跑偏时的撒料 皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化,一边高,而另一边低,物料从低的一边撒出,处理的方法是调整皮带的跑偏。












皮带秤分类

  对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。主要有机械式(常见的为滚轮皮带秤)和电子式两大类。









滚轮皮带秤






   由重力传递系统、滚轮、计数器和速度盘组成(图1 )。速度盘转速正比于皮带速度。滚轮滚动的角速度正比于皮带上通过的物料量。滚轮在速度盘上滚动的位置由物料的重力大小来调整。当皮带上没有物料时,滚轮靠近速度盘中心,转速为零,计数器不累计;当皮带上有物料时,滚轮随着重力变大向周边移动,并带动计数器记下皮带上通过的物料总量。





电子皮带秤






   使用最广泛的皮带秤。由承重装置、称重传感器、速度传感器和称重显示器组成(图2 )。称重时,承重装置将皮带上物料的重力传递到称重传感器上,称重传感器即输出正比于物料重力的电压(mV)信号,经放大器放大后送模/数转换器变成数字量A,送到运算器;物料速度输入速度传感器后,速度传感器即输出脉冲数B,也送到运算器;运算器对A、B进行运算后,即得到这一测量周期的物料量。对每一测量周期进行累计,即可得到皮带上连续通过的物料总量。



  电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式 4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长,一般为2~8组托辊,计量准确度高,适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定,适用于流量较小的地方或控制流量配料用的地方。



  电子皮带秤有累计和瞬时流量显示,具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。



  电子皮带秤,由秤架,测速传感器,高精度测重传感器,电子皮带秤控制显示仪表等组成,能对固体物料进行连续动态计量



电子皮带秤工作原理

  电子皮带秤称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。



  单托辊电子皮带秤主要技术参数:



  单托辊皮带秤精度:+/-0.5%



  系统精度:± 0.125%



  称量范围:0~8000t/h



  皮带宽度:500~2400mm



  皮带速度:0~4m/s



  远传传输:1000m



  皮带输送机倾角:0~10°



  工作条件和安装条件:



  环境温度: 机械:-20℃~+50℃ 仪表: 0℃~40℃



  电源电压: 220V(+10﹪、-15﹪) 50Hz±2﹪
