称重显示仪概述

秤台、传感器和称重显示仪（简称称重仪表）是电子衡器的三大组成部分。其中，称重显示仪的作用是通过测量传感器的变化（电压或电流），测量出秤台上重物的重量，并以数字形式给出指示。近10年来，随着测量技术及计算机技术的发展，称重显示仪的性能与功能正得到不断的发展，但称重显示仪的基本原理并没大变化。称重显示仪的组成框图一般如下：

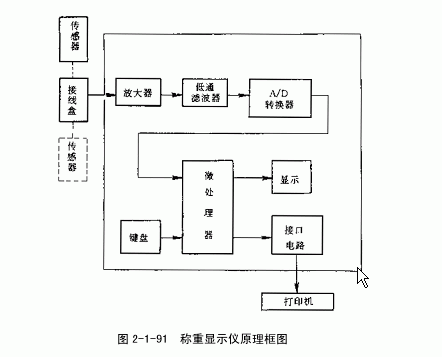

图2-1-91所示的结构框图中，我们可将称重显示仪的组成归纳为四部分。

一、模拟测量部分放大器、低通滤波器及A／D转换器是称重显示仪必不可少的测量电路。称重显示仪的技术指标完全取决于模拟电路的设计。

二、微处理器
微处理器是称重显示仪进行数据处理的核心部件，随着称重显示仪用途及功能的不同，所选用的微处理器及其要求的存贮器容量也将有所不同。
三、人为接口
键盘及显示是称重显示仪的最直观的接口。
四、接口电路
接口电路是称重显示仪与外部设备间的介面。
