放大电路的两种类型

桥式电路的测量方法,可归纳为两种类型。一种为电压测量法,另一种为电流测量法。电压测量法可适用于多传感器,电流测量法一般只适用于单传感器。

(1)电压测量法
电压测量法是称重显示仪常用的方法。托利多公司的称重显示仪都采用此方法获得传感器的信号,使用的放大电路为仪表放大器。图2-1-93是8140/8142型仪表所使用的测量电路。
放大电路中,必须要求R40=R46,R41=R44,跨接器W1用于调节放大倍数(用A表示)。VRZ用于调节放大器的零点电压。放大器的输入输出关系:
Vout= VRZ-A·VSIG

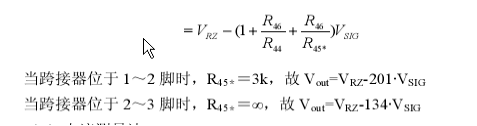

当W1位于1~2脚时,A=201;当W1位于2~3脚时,A=134。计算的方法如下:
对节点1,可得到方程2-1-94
         2-1-94
对节点2,可得到方程2-1-95。
     2-1-95
2-1-96
2-1-97



(2)电流测量法

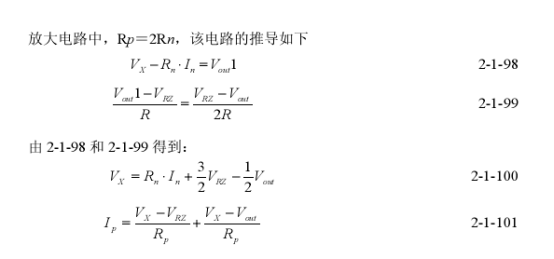

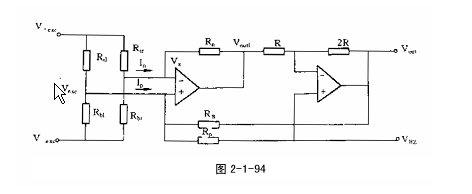

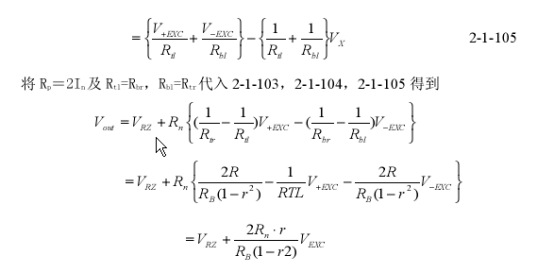

电流测量法一般只适用于单传感器。此种方法优点是只需一个高精度运算放大器,降低了电路成本,托利多公司常使用图2-1-94来设计数字式传感器。
