电子计价秤及使用与维修

第一节电子计价秤的构成

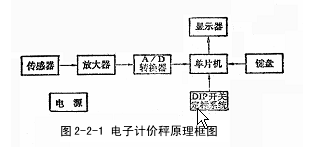

  电子计价秤可以看成是由两部分构成:一部分是由称重传感器和供桥电源组成的一次转换元件,另一部分是由电子电路组成的称重测量仪表,图2-2-1为电子计价秤的原理框图,下面将讨论各单元组成部分的作用及特点。

1.电源电路
电源电路供给称重传感器的应变桥以及所有电子电路所需的电能,它将220V交流市电转换成各电路所要求的稳定的直流电压。对电源电路要求其输出的各直流电压数值要准确并有较高的稳定度,其中的交流波纹电压要小到规定的程度。
2.称重传感器
称重传感器的作用是把加到秤盘上的物体重量转换成与该重量成比例的电信号,它是电子计价秤不可缺少的重要环节,其准确度对整机准确度的影响很大,常见的电子计价秤的称重传感器是采用特定的工艺将电阻应变片贴在合金弹性体上,然后再将电阻应变片在电气上连接成桥路,桥的一个对角端加上稳定的直流供桥电压,桥的另一个对角端作为传感器的信号输出端。
5.信号放大器
称重传感器输出的称重信号是很微弱的,而且其中还混有噪声信号,为了使称重信号满足模拟-数字(A/D)转换器的要求,就要将称重信号放大,放大器不仅可以放大称重信号,而且还可以通过滤波电路提高信号的信噪比。另外,还可以通过改变放大器的放大倍数来进行计价秤的量程校正,工程上将这种量程校正方法称为模拟调整法,但由于这种方法比较繁杂,增益调节电位器的接触电阻易发生变化,细微调节很困难,故不常采用,由于在传感器与A/D转换器之间采用了放大器,等于加了缓冲器,还起到了阻抗变换的作用,使A/D转换器接到一个恒压源上,从而使电子计价秤能更稳定可靠地工作。对放大器电路要求是增益高,漂移小,噪声低,一般是作成深负反馈的浮地式放大器。
  4.低通滤波器
在放大器电路中一般接有低通滤波器,经放大器放大的称重信号应该是一个直流电压信号,但由于其中混有交流干扰信号,为了使加到A/D转换器输入端的称重信号为一较理想的直流电压,所以采用低通滤波器将交流干扰信号滤除掉,这样可以降低噪声,使整机的工作稳定性得以提高。
  5.A/D转换器
A/D转换器是把称重传感器输出的并经放大和滤波后的称重信号(模拟电压)转换成单片微计算机可以处理的数字信号的装置,电子计价秤中常见的A/D转换器是双积分式转换器。
对A/D转换器要求是转换速度快和转换准确度高。
6.单片微计算机
单片微计算机是电子讨价秤的数据存储,计算和系统指挥在制中心,它是一片大规模集成电路芯片,在芯片中集成了一个良计算机应具有的全部器件(如微处理器CPU,只读存贮器ROM、随机存贮器RAM,TCC定时/计数器,以及输入和输出接口等)。
微处理器CPU是微计算机的核心,它含有运算器和控制器两部分。CPU可以产生并输出控制信号,传送数据,进行算术运算和逻辑运算,在电子计价秤中,CPU可以在软件的控制下对经过A/D转换的称重数据进行运算和处理。例如进行称重传感器和放大器以及A/D转换器的线性度补偿,进行显示数值的量程校正,对总价,累计和去皮等进行计算,以及对干扰和噪声进行数字化滤波等,此外,它还可以在软件的控制下完成逻辑判别和自行诊断故障。
只读存贮器ROM也叫程序存贮器,在它的内部预先存有操作程序、数据和常数,使用中不能再写入信息,使用时可以从中读取这些程序、数据和常数,读取到的程序用于指挥整个微计算机协调地按程序工作。
  随机存贮器RAM的作用是把称重及运算过程中的数据随时存放起来以供下一步处理。另外,经过处理的数据(如重量,单价和总价等)也存在RAM中供显示器显示时调用,RAM的特点是既可以随机写入信息,也可以随机读出信息,所以称RAM为随机读写存储器。
    7.外部设备
外部设备是指与计算机相连的键盘、显示屏等,它们是实现操作人员与计算机对话的媒介,可以通过键盘实现“去皮” 、输入“单价”等操作,也可以通过显示器了解称重的数值、单价和总价等有关信息。以上七个主要部分构成了电子计价秤的硬件部分。但是,只有硬件部分是不够的,要使电子计价秤协调地实现自动称重、计算等工作,而还必须具有称重软件才行。
