电子汽车衡(平台秤)使用说明书

概述

宜昌瑞杰衡器研发有限公司设计制造的电子汽车衡和PT平台秤，配以高精度称重传感器和仪表，构成称重系统。具有称量准确、迅速、数字显示称量结果直观，稳定可靠等特点，用户根据需要可选配摄像监控自动称重系统，配上打印机即可打印称量结果。该秤适用于港口、码头、机场、工厂、矿山、交通运输、仓库等部门的物资称重计量。

主要技术参数及功能

主要技术参数
准确度：n=3000   这里不完善 应该加个  3级
采样速度：10次/秒
分度值：1/2/5/10/20/50可选
使用温度、湿度：0～40℃；≤85%RH
储运温度：-25～55℃
其他工能主要以客户选配要求及合同明细为准。

主要功能

零位自动跟踪、仪表键盘标定、去皮、置零等功能

系统组成及工作原理

     系统组成

由秤台、传感器、限位装置、接线盒、传输电缆、显示控制器（仪表）组成称重系统；也可以选配大屏幕显示器或计算机管理系统。

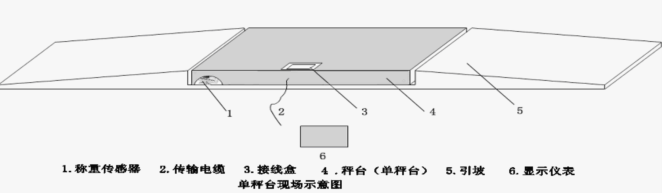

系统构成示意图：

系统工作原理

当被称重物体置于秤台时，在重力的作用下，通过秤台将力准确的传到高精度力传感器上，传感器将此重量信号处理传给仪表，所有操作由键盘控制。如果配置打印机则可打印重量数据的单据；如果配置了计算机，则可以对重量数据进行综合管理

基础要求

    在与用户签定生效合同后，本公司将提供基础设计参考图，用户根据提供的参考图，结合现场地质情况再进行基础施工图设计。基础开挖必须在当地冻土线以下或做混凝土整板。整个基础成为一个整体、且具有足够的刚度。每个承载墩的承载能力必须满足我公司提供的基础图上的技术要求。基础周围应考虑排水通道，以确保衡器不致被水淹没损坏。
    检查基础相关尺寸
用钢卷尺按基础图的要求检查相关尺寸，必须满足图纸要求，用榔头敲预埋件上平面，必须夯实，如发现空响，必须返工。
    埋设地线，用户选择适当的位置埋设地线，应满足接地电阻小于4Ω，地线引出后分两路，一路到磅房接入插座，另一路到秤，用50×5扁铁或φ10～ φ12钢筋将所有预埋件焊接连通。

安装

基础满足图纸要求后才进行安装。

 秤体安装

（a） 单台面汽车衡 秤台就位
在传感器支承座处垫上木方，高度要大于传感器，以免秤台下落时受损。
将秤台平稳吊器，落到预先放好的木方上，检查和校正，使四周间隙符合要求，撤去吊索。
用千斤顶将秤台平稳顶起，使之离开木方5mm左右，在确认安全的前提下抽掉木方，平稳放下。
    警告：现场焊接必须是等电位焊接，绝不允许用秤台作焊接地线。
    接线图示说明

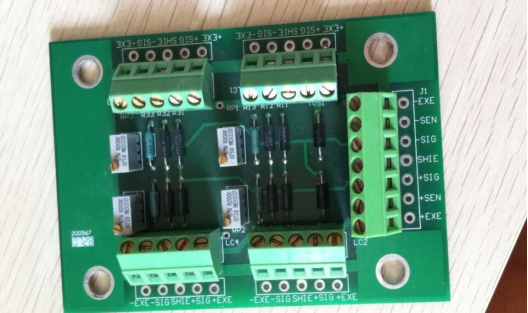

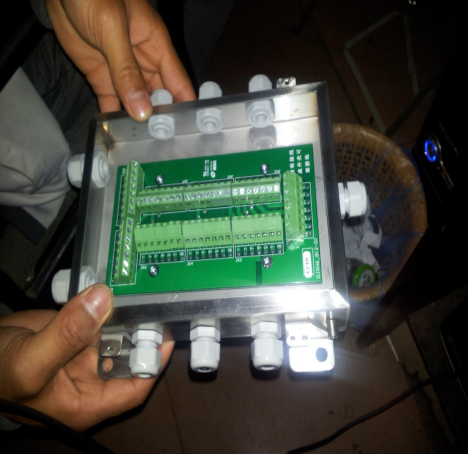

接线盒接线图（以四传感器为例）
